1 概述
1.1 产品特点
a 产品通过特殊设计和采用专门的阻燃材料，使电缆具用良好的阻燃性能。产品执行MT818.13和MT386标准。
b. 由于交联聚乙烯电缆料的固有特性，电缆适用于高落差和垂直敷设。产品具有良好的化学稳定性，对一般酸、碱和油有良好的耐受能力，.因此电缆在上述环境中使用时，各项性能均能长期维持稳定,运行安全可靠。
c. 产品的耐热性能优良，导体长期运行工作温度为90℃，短时过载温度可达160℃，短路温度可达250℃，其耐热性能优于其它类型的电力电缆。
d. 产品具有优异的电气性能，其体积电阻系数比聚乙烯高两个数量级，介质损耗角正切比交联聚乙烯低两个数量级，在高电压下更显示其优越性。
1.2 产品用途及适用范围
煤矿用交联聚乙烯绝缘电力电缆用于煤矿井下或地面固定敷设的交流50Hz，额定电压Uo/U为8.7/10kV及以下输配电线路中传输电能。
电缆的额定电压应适合于使用电缆系统的运行状况，用Uo/U(Um)表示,均为有效值,单位为kV。
U0——电缆设计用的导体与屏蔽或金属套之间额定电压;
U——电缆设计用的导体之间的额定工频电压;
Um——设备最高电压(使用设备和系统最高电压的最大值)。
注：U0按系统接地故障持续时间不同分为两类。
具体分类如下：
第一类：U0/U=0.6/1kV(Um=1.2kV)、1.8/3kV(Um=3.6kV)、3.6/6kV(Um=7.2kV)、6/10kV(Um=12kV)
第二类：U0/U=6/6kV、8.7/10kV(Um=15kV)
第一类电缆——用于单相接地故障时间第一次一般不大于1min的系统，也可用于最长不超过8h，每年累计不超过125h的系统;
第二类电缆——用于接地故障时间更长的系统。对电缆绝缘性能要求较高的场合，也应采用第二类。
各型号电缆的适用范围见表1
表1电缆型号、名称和适用范围
型 号名 称主要用途
MYJV煤矿用交联聚乙烯绝缘交联聚乙烯护套电力电缆敷设在井下、隧道、管道中，电缆不能承受外力作用。
MYJV22煤矿用交联聚乙烯绝缘交联聚乙烯护套钢带铠装电力电缆敷设在井下、隧道、管道中，电缆能承受机械外力作用，但不能承受大的拉力。
MYJV32煤矿用交联聚乙烯绝缘交联聚乙烯护套细钢丝铠装电力电缆同上但需承受较大拉力。
MYJV42煤矿用交联聚乙烯绝缘交联聚乙烯护套粗钢丝铠装电力电缆同上但需承受很大拉力。
1.3 产品的品种型号及规格
煤矿用交联聚乙烯绝缘电力电缆的品种和型号见表1。
产品型号各部分意义如下：
第一位：系列代号M—— 煤矿用阻燃电缆;
第二位：绝缘材料代号YJ—— 交联聚乙烯绝缘;
第三位：护套材料代号V—— 聚氯乙烯护套，电缆有外护层时为内护层的材料代号;
第四位：铠装层代号2—— 双钢带;3—— 细圆钢丝;4—— 粗圆钢丝;
第五位：外护套材料代号2——聚氯乙烯外护套。
煤矿用交联聚乙烯绝缘电力电缆的品种和型号见表2。
表2电缆品种和规格
型号芯数额定电压 kV
0.6/11.8/33.6/6 3.6/66/10 8.7/10
标称截面 mm2
MYJV31.5~30010~30025~30025~300
MYJV2232.5~30010~30025~30025~300
MYJV32316~30016~30025~30025~300
MYJV42350~30050~30050~30050~300
MYJV3+14~30010~300
MYJV223+14~30010~300
MYJV44~1854~185
MYJV2244~1854~185
1.4使用环境条件和工作条件
a.交联电缆为全塑结构的电力电缆，应注意防止碰撞和过小的弯曲,以免损坏电缆。
b 电缆长期运行温度(即电缆导电线芯长期允许工作温度)不得超过90C，短期过载温度不得超过150C。在短时过载温度下的运行时间，全年累计不得超过100小时，短路温度不得超过250C，短路最大持续时间不得超过5秒。
1.5安装敷设
a.电缆敷设时，环境温度应不低于0C，若需要在0C以下环境温度下敷设，电缆必须予先预热后方可敷设。
b.电缆敷设时，最小弯曲直径应不小于电缆外径的15倍。
c.电缆终端和电缆中间接头应严格按照电缆终端和电缆中问接头安装规范进行。我公司高压交联电缆(Uo为3.6kV及以上)的绝缘屏蔽(黑色层)采用可剥离型交联半导电屏蔽，可以很容易的从绝缘上将其完整的剥离下来。剥绝缘屏蔽时应小心操作，应将半导体电层剥干净,不能有残留,也不能损伤绝缘。
d.在敷设施工和使用过程中，应严防水份和潮气进入电缆线芯和绝缘里面，以防水树放电。
1.6 警示语
电缆的维护和使用除一般规定外，还应符合《煤矿安全规程》的规定。
2 产品结构
各种型号电缆的横截面结构示意图如图1所示。

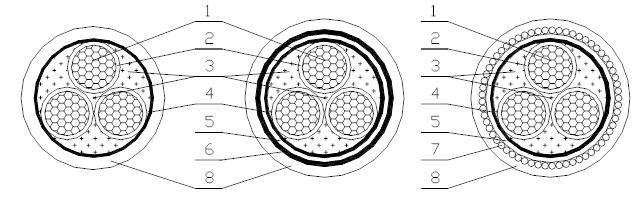

MYJV(3芯) MYJV22(3芯) MYJV32(3芯)

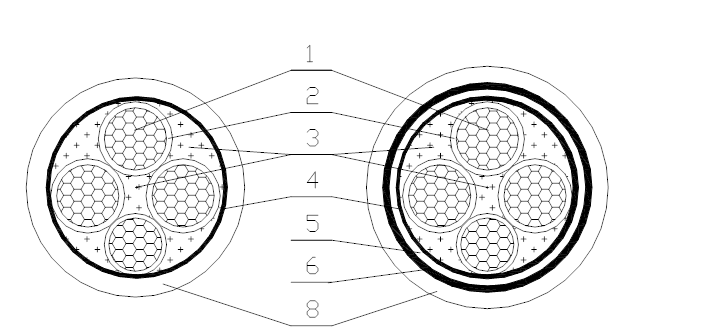

MYJV(3+1芯) MYJV22(3+1芯)

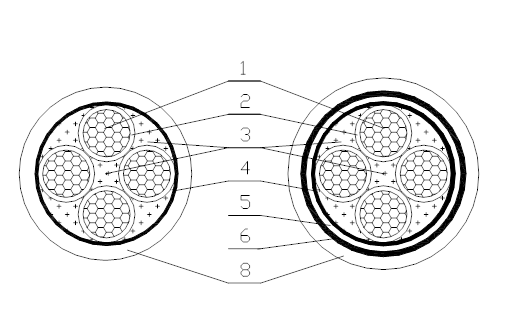

MYJV(4芯) MYJV22(4芯)
1铜导体 2绝缘 3填充 4包带
5隔离套(内衬层)) 6铠装钢带 7铠装钢丝 8外护套
图1 电缆结构示意图
