1 绝缘控制电缆
⒈1简介
控制电缆是作为各类电器、仪器、仪表及自动装置之间的连接线，起着传输各种启动、操作、控制、信号显示、测量等电能讯号的作用，在工矿企业、变电站、交通、科技等部门的控制、测量、信号传递、报警和联锁系统中广泛应用。
我公司塑料绝缘控制电缆产品按照GB/T9330.1~.3—2008国家标准生产。阻燃和耐火类控制电缆，则应符合GB/T19666-2005国家标准。
⒈2 塑料绝缘控制电缆的技术特性
⒈2.1 额定电压额定电压是电缆设计和电性能试验用的基准电压。用U0/U表示，单位为V。
U0——任一主绝缘导体和“地”(金属屏蔽、金属套或周围介质)之间的电压有效值;
U——多芯电缆或单芯电缆系统任一两相导体之间的电压有效值。
当电缆使用于交流系统时，电缆的额定电压至少应等于该系统的标称电压。
当使用于直流系统时，该系统的标称电压应不大于电缆额定电压的1.5倍。
系统的工作电压应不大于系统额定电压的1.1倍.
1.2.2 控制电缆导体的长期允许工作温度
聚氯乙烯绝缘控制电缆——70℃;
交联聚乙烯绝缘控制电缆——90℃。
1.2.3 控制电缆的敷设温度应不低于0℃。
1.3 控制电缆允许的弯曲半径
1.3.1 无铠装层的电缆应不小于电缆外径的6倍;
1.3.2 有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍;
1.3.3 有屏蔽层结构的软电缆应不小于电缆外径的6倍。
2 塑料绝缘控制电缆主要用途表
型 号产 品 名 称 主 要 使 用 范 围
KVV铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道等固定场合。
KYJV铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJY铜芯交联聚乙烯绝缘聚烯烃护套控制电缆
KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽固定场合。
KYJVP铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆
KYJYP铜芯交联聚乙烯绝缘聚烯烃护套编织屏蔽控制电缆
KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽固定场合。
KYJVP2铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KYJYP2铜芯交联聚乙烯绝缘聚烯烃护套铜带屏蔽控制电缆
KVVP3铜芯聚氯乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制电缆
敷设在室内、电缆沟、管道等要求屏蔽固定场合。
KYJVP3铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制电缆
KYJYP3铜芯交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽控制电缆
KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力等固定场合。
KYJV22铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆
KYJY23铜芯交联聚乙烯绝缘聚烯烃护套钢带铠装控制电缆
KVV32铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力等固定场合。
KYJV32铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆
KYJY33铜芯交联聚乙烯绝缘聚烯烃护套细钢丝铠装控制电缆
KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆敷设在室内、移动要求柔软等场合
KVVRP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆敷设在室内、移动要求柔软及屏蔽等场合
KVVP2-22铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
敷设在室内、沟道、管道、直埋等能承较大机械外力和要求屏蔽等固定场合。
KYJYP2-23铜芯交联聚乙烯绝缘聚烯烃护套铜带屏蔽钢带铠装控制电缆
KYJVP2-22铜芯交联聚乙烯绝缘聚烯烃护套铜带屏蔽钢带铠装控制电缆
3塑料绝缘控制电缆产品规格表
产品型号额定电压
V导体标称截面 mm2
0.50.7511.52.54610
芯数
KVV450/750——2~612~442~372~19
KYJV——2~612~442~372~19
KYJY——2~612~442~372~19
KVVP——2~612~142~10
KYJVP——2~612~142~10
KYJYP——2~612~142~10
KVVP2——4~612~302~274~14
KYJVP2——4~612~302~274~14
KYJYP2——4~612~302~274~14
KVV22——6~612~612~442~372~19
KYJV22——6~612~614~142~372~19
KYJY23——6~612~614~142~372~19
KVV32——16~616~614~612~612~302~274~14
KYJV32——16~616~614~612~612~302~274~14
KYJY33——16~616~614~612~612~302~274~14
KVVR2~612~30——
KVVRP2~612~482~14——
KVVP2-22——7~614~614~144~10
KYJYP2-23——7~614~614~144~10
KYJVP2-22——7~614~614~144~10

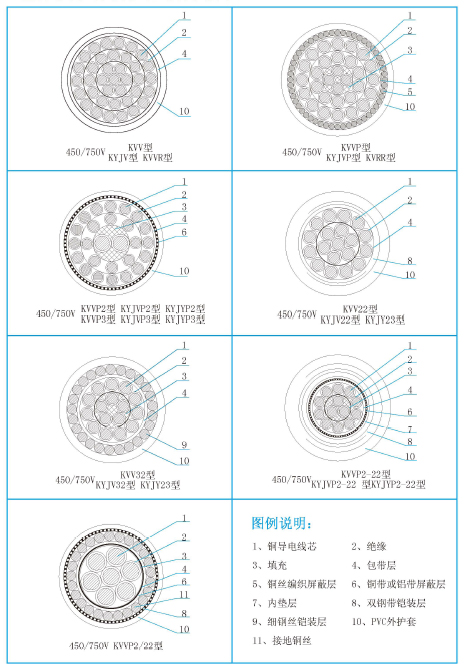

4 塑料绝缘控制电缆产品结构示意图
5 塑料绝缘控制电缆使用注意事项
5.1 控制电缆的表示方法;
5.1 电缆用型号、规格及标准编号表示;
5.2 同一品种采用不同导体结构时，第1种导体用(A)表示(省略)，第2种导体用(B)表示，在规格后标明;
5.3 电缆中的绿/黄双色绝缘线芯应与其它线芯分别表示;
5.4 例：铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆，固定敷设时用，额定电压450/750V，24芯，1.5mm2,有绿/黄双色绝缘线芯，较硬导体结构，表示为：
第1种导体者：KVV-450/750V23×1.5+1×1.5 GB/T9330.2-2008。
第2种导体者：KVV-450/750V23×1.5(B)+ 1×1.5 GB/T9330.2-2008。
6 塑料绝缘阻燃及耐火控制电缆
6.1 定义：即电缆燃烧条件下确保一定时间内(90min)能够保持线路的完整性，并能够保证在火灾下，线路维持正常供电一段时间，保证有足够的时间进行报警、消防以及人员和财产的正常撤离等工作，这就是电缆具有的耐火(防火)性能。电缆在火灾下，能够把燃烧限制在局部范围内，不产生蔓延，保住其他的各种设备，避免造成更大的损失，这就是电缆具有的阻燃性能。
6.2 塑料绝缘阻燃控制电缆
6.2.1 塑料绝缘阻燃控制电缆的分类
分为阻燃A类、阻燃B类、阻燃C类、阻燃D类。代号为：
ZA、ZB、ZC、ZD。其中ZD适用于外径不大于12mm的电线电缆。
A类阻燃最为严格，B类阻燃要求也比较高，适用于对阻燃要求较为严格的场合;C类和D类为一般阻燃，适用于大多数要求阻燃的场合。
6.2.2 塑料绝缘阻燃控制电缆的型号
在原有型号前加缀 “ZA”、 “ZB”、 “ZC”、 “ZD”表示，包括GB/T9330-2008标准所覆盖的所有型号和规格的产品，例：ZC-KVV表示C级阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆;ZA-KYJV表示A级阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆。
用户在订购阻燃电缆时，应根据需要注明阻燃的类别代号。
6.3 塑料绝缘耐火控制电缆
6.3.1 国家标准GB/T19666-2005《阻燃和耐火电线电缆通则》中规定试样在试验电压为额定电压的条件下，经受供火时间+冷却时间(90+15)min后，1)2A熔断器不断;2)指示灯不熄。注：供火温度为750℃。
6.3.2 塑料绝缘耐火控制电缆的型号
在原有型号前加缀 “N”表示，包括GB/T9330-2008标准所覆盖的除软结构外的所有型号产品，规格是1.5mm2及以上。例：N-KVV表示铜芯聚氯乙烯绝缘聚氯乙烯护套控制耐火电缆。
6.4 塑料绝缘阻燃耐火控制电缆的型号
在原有型号前加缀 “ZAN”、 “ZBN” “ZCN” “ZDN”表示，包括GB/T9330-2008标准所覆盖的除铝导体和软结构外的所有型号产品，规格是1.5mm2及以上。例：ZAN-KVV表示A级阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套耐火控制电缆;例：ZCN-KYJV表示C级阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套耐火控制电缆
6.5性能
阻燃及耐火性能符合GB/T19666的规定，其余符合相关标准要求。
注：耐火电缆由于导体与绝缘间设置耐火层，绝缘厚度可以减薄，减薄后的厚度不应小于原标称厚度的80%。且设置耐火层导致电缆外径及单位重量较普通电缆的外径有所增加。
