1. 煤矿用阻燃电缆的特点及产品标准
1.1 煤矿用阻燃电缆是国家煤矿工业局指定使用的电线电缆，按标准分类包括煤矿用移动类阻燃软电缆、煤矿用额定电压10kV及以下铜芯固定敷设阻燃电力电缆和煤矿用阻燃通信电缆。与普通产品相比，煤矿用阻燃电缆的阻燃性能要求较高，需同时满足三种燃烧试验要求，使用该类产品较为安全。
按照国家煤矿工业局的规定，煤矿用阻燃电缆应通过试验、具有煤矿矿用产品安全证书。
1.2 产品标准
MT818.1~818.13—2009 《煤矿用阻燃电缆》 国家煤矿工业局发布
2. 煤矿用阻燃电缆产品型号的识别
2.1 煤矿用移动类阻燃软电缆产品型号的识别
2.1.1 电缆的使用特性代号
C采煤机用 M帽灯用 Y采煤设备（移动）用 Z电钻用
2.1.2 电缆的结构特征代号
B编织加强 J监视或辅助线芯 P非金属屏蔽 PT金属屏蔽 Q轻型 R绕包加强
2.4 煤矿用阻燃电缆产品表示示例：
a)采煤机屏蔽橡套软电缆，额定电压0.66/1.14kV，动力线芯3×50、地线芯1×10、控制线芯4×4，
带半导电屏蔽层，表示为：MCP-O.66/1.14 3×50+1×10+4×4 MT 818.2—2009
b)采煤机金属屏蔽橡套软电缆，额定电压0.66/1.14kV，动力线芯3×70、地线芯1×35、辅助线芯
1×35，带金属屏蔽层，表示为：MCPTJ-O.66/1.14 3×70+1×35+l×35 MT 818.4—2009
c)煤矿用移动软电缆，额定电压0.38/0.66 kV，动力线芯3×25、地线芯1×16，表示为：
MY-O.38/0.66 3×25+1×16 MT 818.5-2009
d)煤矿用移动金属屏蔽监视型橡套软电缆，额定电压3.6/6kV，动力线芯3×35、地线芯3×16/3、
监视线芯3×2.5，带金属屏蔽层，表示为；MYPTJ-3.6/6 3×35+3×16/3+3×2.5 MT 818.6-2009
e)煤矿用移动屏蔽橡套软电缆，额定电压为3.6/6kV，动力线芯3×25、地线芯1×16，带半导电屏
蔽层，表示为：MYP-3.6/6 3×25+1×l6 MT 818.7-2009
f)煤矿用电钻屏蔽橡套电缆，额定电压0.3/0.5kV，动力线芯3×4、地线芯l×4，带半导电屏蔽层，
表示为：MZP-0.3/0.5 3×4+l×4 MT 818.8—2009
g)煤矿用移动轻型橡套软电缆，额定电压0.3／0.5kV，绝缘线芯3×2.5，不带屏蔽层，表示为：
MYQ-0.3/0.5 3×2.5 MT 818.9—2009
h)煤矿用矿工帽灯线，绝缘线芯2×0.75，表示为：
MM 2×0.75 MT 818.10—2009
3 电缆型号、名称
煤矿用移动类阻燃软电缆产品型号、名称
|
型号 |
电 缆 名 称 |
|
MC MCP |
采矿机橡套软电缆 采煤机屏蔽橡套软电缆 |
|
MCP |
采煤机屏蔽橡套软电缆 |
|
MCPJB
MCPJR |
采煤机屏蔽监视编织加强型橡套软电缆 采煤机屏蔽监视绕包加强型橡套软电缆 |
|
MCPTJ MCPTJ |
采煤机金属屏蔽监视型橡套软电缆 |
|
MCPT |
采煤机金属屏蔽橡 套软电缆 |
|
MY |
煤矿用移动橡套软电缆 |
|
MYP |
煤矿用移动屏蔽橡套软电缆 |
|
MYPTJ |
煤矿用移动金属屏蔽监视型橡套软电缆， |
1 概述
1.1 产品特点
a. 产品通过特殊设计和采用专门的阻燃材料,使电缆具有良好的阻燃性能。产品执行MT818.12和MT386标准。
b. 由于聚氯乙烯电缆料的固有特性,电缆适用于高落差和垂直敷设。
c 聚氯乙烯电缆料具有突出的耐酸、耐碱和耐油性及较高的耐热性能；因此电缆在上述环境中使用时,各项性能均能长期维持稳定,运行安全可靠。
d. 因聚氯乙烯电缆料的固有特性决定其在强电场下介质损耗较高、且其电导率随电场强度上升而急剧增高，故产品不推荐在3.6/6kV及以上的线路中使用。
1.2 产品用途及适用范围
煤矿用聚氯乙烯绝缘电力电缆用于煤矿井下或地面固定敷设的交流50Hz，额定电压Uo/U为0.6/1kV及以下输配电线路中传输电能。也允许使用在系统标称电压不大于电缆额定电压1.5倍的直流系统中。
电缆的额定电压应适合于使用电缆系统的运行状况,用Uo/U(Um)表示,均为有效值,单位为kV。
U0——电缆设计用的导体与屏蔽或金属套之间额定电压；
U ——电缆设计用的导体之间的额定工频电压；
Um——设备最高电压(使用设备和系统最高电压的最大值)。
各型号电缆的适用范围见表1
表1 电缆型号、名称和适用范围
|
型 号 |
名 称 |
适用范围 |
|
MVV |
煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
敷设在井下、隧道、管道中，电缆不能承受外力作用。 |
|
MVV22 |
煤矿用聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 |
敷设在井下、隧道、管道中，电缆能承受机械外力作用，但不能承受大的拉力。 |
1.3 产品的品种型号及规格
煤矿用聚氯乙烯绝缘电力电缆的品种和型号见表1。
产品型号各部分意义如下：
第一位：系列代号M —— 煤矿用阻燃电缆；
第二位：绝缘材料代号V —— 聚氯乙烯绝缘；
第三位：护套材料代号V —— 聚氯乙烯护套，当电缆有铠装层时为内护层的材料代号；
第四位：铠装层代号 2 —— 双钢带；3 —— 细圆钢丝；4 —— 粗圆钢丝；
第五位：外护套材料代号 2 ——聚氯乙烯外护套。
|
型号 |
芯数 |
额定电压 0.6/1kV |
额定电压 1.8/3kV |
|
标称截面 mm2 | |||
|
MVV |
3 |
1.5~300 |
10~300 |
|
MVV22 |
3 |
2.5~300 |
10~300 |
|
MVV |
3+1 |
4~300 |
10~300 |
|
MVV22 |
3+1 |
4~300 |
10~300 |
|
MVV |
4 |
4~185 |
4~185 |
|
MVV22 |
4 |
4~185 |
4~185 |
煤矿用聚氯乙烯绝缘电力电缆的品种和规格见表2。
表2 电缆品种和规格
1.4 使用环境条件和工作条件
a. 各种型号电缆导电线芯的长期允许工作温度应不超过70℃，短路时（最长持续时间不超过5s），电缆导体的最高温度不超过160℃。
b. 电缆敷设时的环境温度应不低于0℃，若必须在0℃以下的环境下施工，应将电缆预热到0℃以上才能敷设。
c. 敷设时电缆的弯曲半径应不小于电缆外径的15倍。
1.5 警示语
电缆的维护和使用除一般规定外，还应符合《煤矿安全规程》的规定。
2 产品结构
各种型号电缆的横截面结构示意图如图1所示。

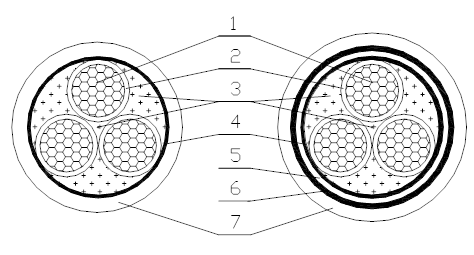

MVV 3芯（圆形线芯） MVV22 3芯（圆形线芯）

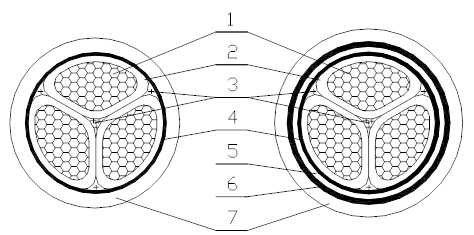

MVV 3芯（扇形线芯） MVV22 3芯（扇形线芯）

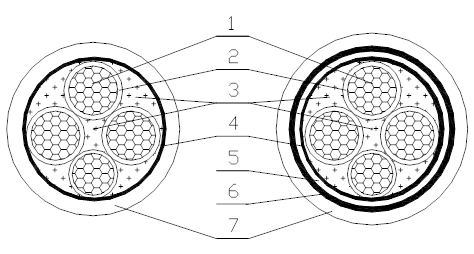

MVV 3+1芯（圆形线芯） MVV22 3+1芯（圆形线芯）

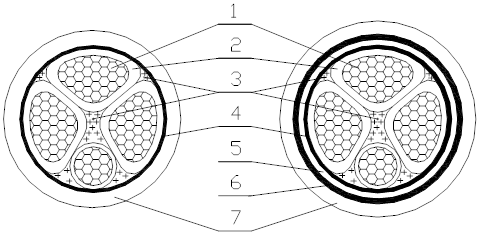

MVV 3+1芯（扇形线芯） MVV22 3+1芯（扇形线芯）

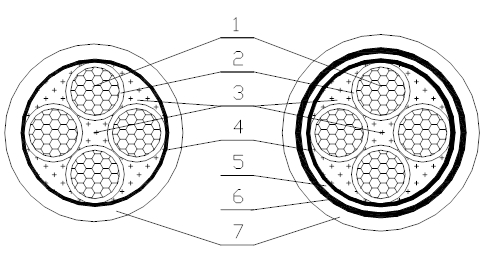

MVV 4芯（圆形线芯） MVV22 4芯（圆形线芯）

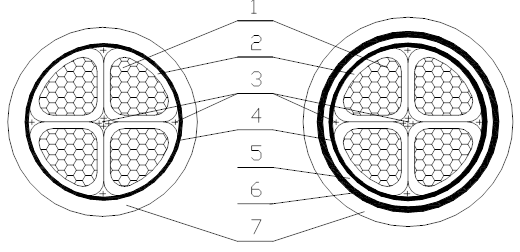

MVV
4芯（扇形线芯） MVV22 4芯（扇形线芯）
1
导体 2 绝缘 3填充 4 包带 5 内衬层 6 钢带 7 外护套
图1
电缆的横截面结构示意图
